Post autor: PITERPANZER » 07 lutego 2016, 11:32

Hmmm, a to niespodzianka. Projekt gąsienicy powstał w oparciu o porządną dokumentację, czyli należy jednak sprawdzić koła w modelu.
Nauka jednak taka, że budując model z użyciem dodatków należy przymierzać pierwsze koło.
Zapraszam do sklepu/Welcome to the shop !
Obrazek

Awatar użytkownika
mrafalsk
Czołgista / Tankman
Posty: 94
Rejestracja: 11 marca 2008, 11:14
Lokalizacja: Warszawa.PL
Kontakt:

Post autor: mrafalsk » 07 lutego 2016, 12:13

Projekt ogniwka był robiony na podstawie rysunków i danych fabrycznych. Czołgi serii M4, M4A1-A3 z wózkami VVSS miały gąsienice po 79 ogniw, czyli w sumie 158. Koła nośne miały wymiary 22x9 cali, czyli 558.8x228.6 mm, czyli w 1/25 22.35x 9.14mm. Niestety nie wszystkie modele mają zaprojektowane koła nośne o właściwej szerokości. Odstęp pomiędzy zębami gąsienicy żywicznej ma ok 9.4mm, tak więc jeśli koło trzymałoby skalę, to nie byłoby problemu z włożeniem koła w gąsienice.

Luzak
Czołgista / Tankman
Posty: 298
Rejestracja: 10 czerwca 2014, 20:45
Lokalizacja: Głogów Dolnośląski. PL
Kontakt:

Post autor: Luzak » 07 lutego 2016, 12:46

Witam :honoring:,
Dobrze, że nie wziąłem się jeszcze za koła, dzięki za informację o powstałej nieścisłości. Pozostaje zwęzić koła.

Awatar użytkownika
Wojtek
Czołgista / Tankman
Posty: 232
Rejestracja: 28 października 2014, 17:36
Lokalizacja: Jugów.PL

Post autor: Wojtek » 07 lutego 2016, 16:38

Przypuszczam, że tyle jest wymiarów gąsienic i kół w Shermanach ile rodzai modeli na rynku.
Akurat w Military Model podane jest, że na jedną stronę przypadają 83 ogniwa :Default: .
Ta ilość też może być różna w różnych modelach.
W przypadku Shermana jeśli ktoś się decyduje na żywicę to po prostu dobrze jest mieć gąski przed sklejeniem kół.
Z drugiej strony wolę podoklejać karton po bokach niż miałbym dziergać te zęby ręcznie, bo potrzeba ich dwa razy więcej niż ogniw czyli ok. 350 sztuk.
To by wydłużyło relację z budowy pewnie o rok jeśli bym nie zwariował. :razz:
Pozdrawiam.

Awatar użytkownika
PITERPANZER
Site Admin
Posty: 2589
Rejestracja: 27 października 2006, 15:01
Lokalizacja: Gdańsk.PL
Kontakt:

Post autor: PITERPANZER » 07 lutego 2016, 16:45

Pozostaje ewentualne skorygowanie kół. Nasze pomiary pokazują, że opaska z modelu bezproblemowo powinna wejść między zęby.
Coś sobie pofolgowałeś z szerokością kół. :razz:
Ostatnio zmieniony 07 lutego 2016, 16:46 przez PITERPANZER, łącznie zmieniany 1 raz.
Zapraszam do sklepu/Welcome to the shop !
Obrazek

Awatar użytkownika
Wojtek
Czołgista / Tankman
Posty: 232
Rejestracja: 28 października 2014, 17:36
Lokalizacja: Jugów.PL

Post autor: Wojtek » 07 lutego 2016, 18:04

Tak Piter masz rację część gumowa weszła by na styk dołownie bo sama opska ma 9mm + boczne krawędzie gumowej części daje ok. 9,4 mm, a odstęp pomiędzy zębami to 9,5 mm.
Rzecz w tym, że stalowa część koła jest szersza od gumowej tworząc charakterystyczny rant i ten właśnie rant nie wchodzi. Jeśli bym spiłował rant to by weszło, ale już koło nie wyglądało by tak jak powinno. ;)

Awatar użytkownika
PITERPANZER
Site Admin
Posty: 2589
Rejestracja: 27 października 2006, 15:01
Lokalizacja: Gdańsk.PL
Kontakt:

Post autor: PITERPANZER » 07 lutego 2016, 18:08

Tak rant był po to, by chronić gumę i być powierzchnią trącą o wewnętrzną część zęba. Jego kształt z kolei jak popatrzysz poszerza się ku stronie zewnętrznej i tam powinien rant "pływać".
Zapraszam do sklepu/Welcome to the shop !
Obrazek

Awatar użytkownika
Wojtek
Czołgista / Tankman
Posty: 232
Rejestracja: 28 października 2014, 17:36
Lokalizacja: Jugów.PL

Post autor: Wojtek » 07 lutego 2016, 19:07

Moim zdaniem warto zwrócić uwagę na to podczas budowy.
Wasze gąski są super dokładne, a te w wycinance za duże (co widać na zdjęciu) przez co koła są automatycznie większe i tyle. :okok:

Awatar użytkownika
PITERPANZER
Site Admin
Posty: 2589
Rejestracja: 27 października 2006, 15:01
Lokalizacja: Gdańsk.PL
Kontakt:

Post autor: PITERPANZER » 07 lutego 2016, 19:10

Efektem Twojego negatywnego doświadczenia będzie najpewniej w dalszej przyszłości przygotowanie 3 rodzajow kół nośnych.
Zapraszam do sklepu/Welcome to the shop !
Obrazek

Awatar użytkownika
Wojtek
Czołgista / Tankman
Posty: 232
Rejestracja: 28 października 2014, 17:36
Lokalizacja: Jugów.PL

Post autor: Wojtek » 07 lutego 2016, 21:04

W przyszłości będę stawiał na zestawy gąsienic i kół żywicznych bądź metalowych. :glasses:

Awatar użytkownika
Wojtek
Czołgista / Tankman
Posty: 232
Rejestracja: 28 października 2014, 17:36
Lokalizacja: Jugów.PL

Post autor: Wojtek » 21 marca 2016, 19:09

Sporo czasu upłynęło, ale jakoś na skończenie modelu brakło.
Ale teraz powinno być już lepiej. :attack:
Wiele tego nie mam, ale zawsze coś.
Przerobiłem ogniw na jedną taśmę.
W sumie udało się naciągnąć 84 ogniwa na jedną stronę.

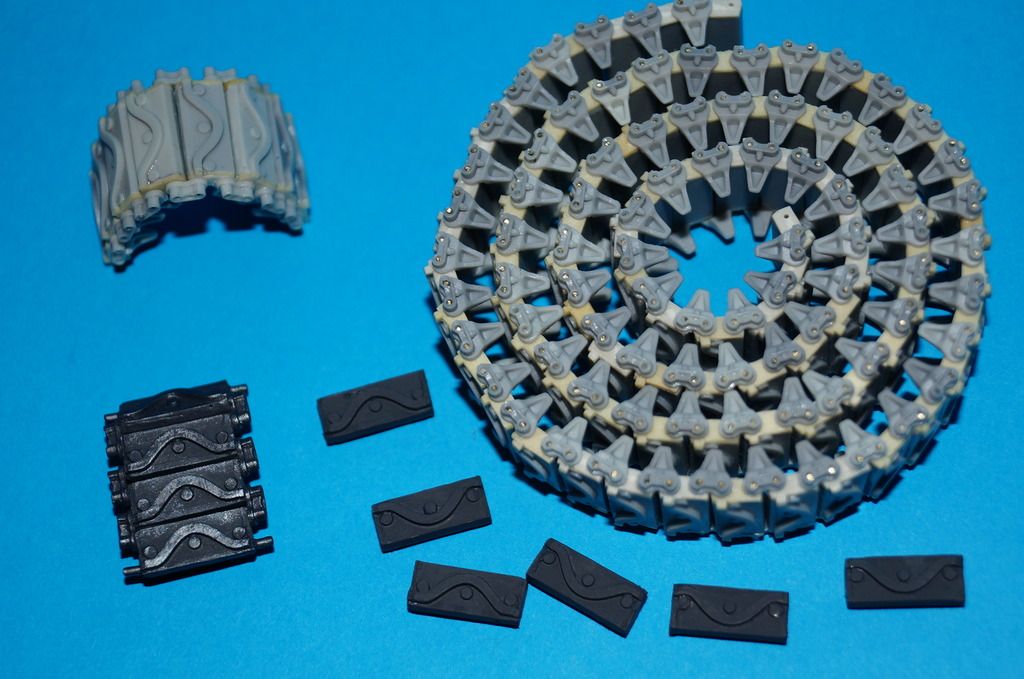

Obrazek

Niektóre odwierty w ogniwach nie wyszły mi za równo i te odrzuty wykorzystam na dopancerzenie "maski" i wieży.

Na wieżę mam w planie zainstalować 3 takie zestawy:

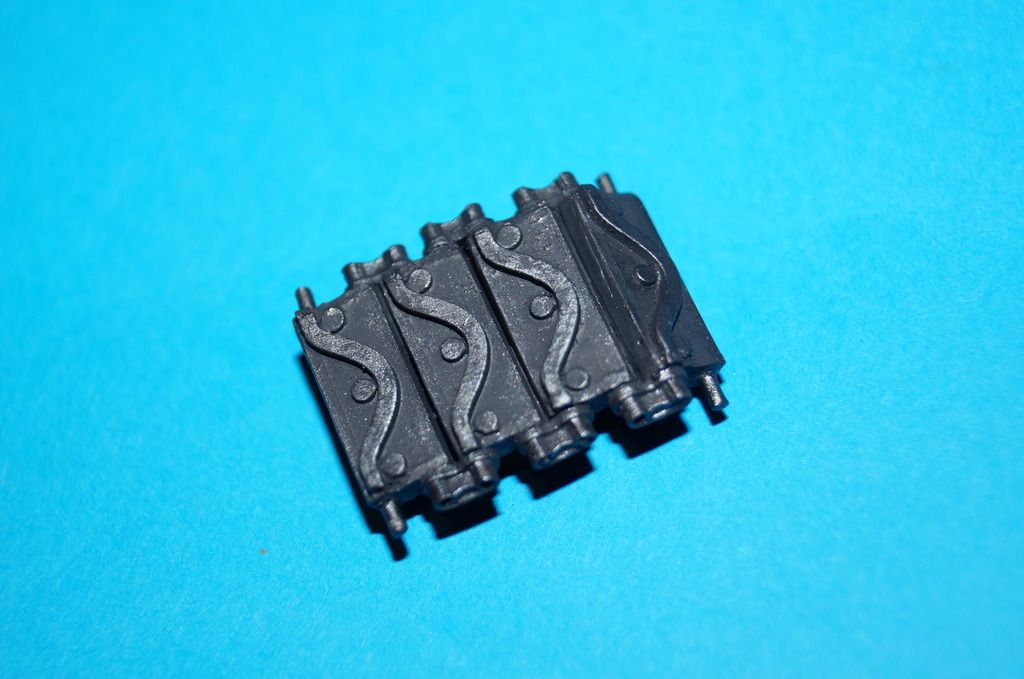

Obrazek

W sumie dzięki przerobieniu ogniw pasują one teraz idealnie do kół, a dzięki oddzieleniu zębów łączących taśma układa się lepiej na kołach.
Zęby skierowane są prosto do osi koła:

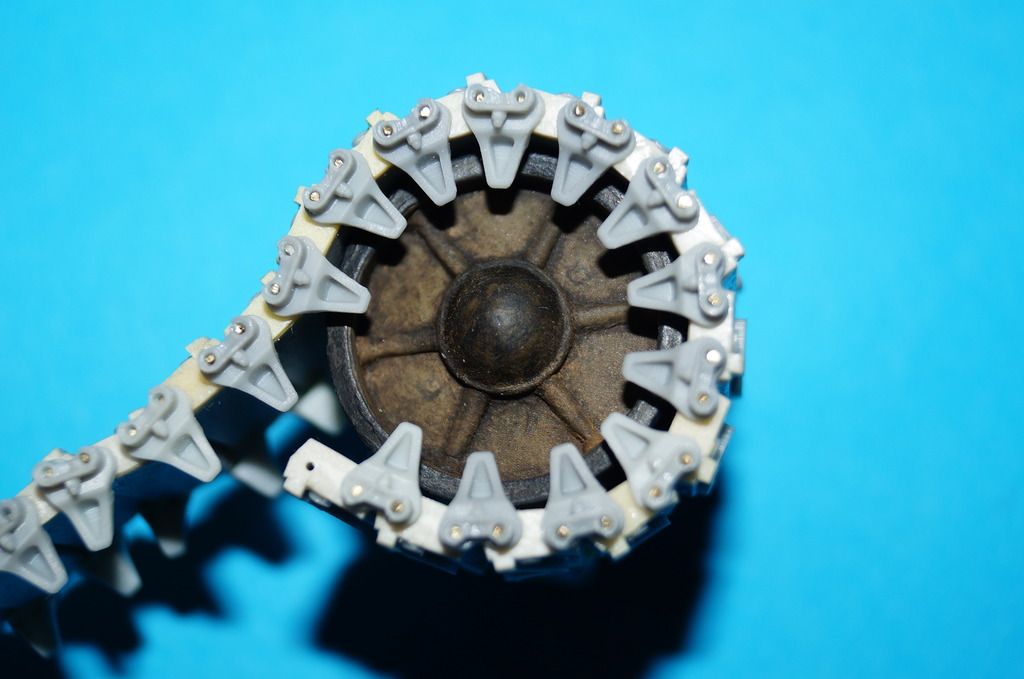

Obrazek

Ostatnia porcja ogniw na drugą taśmę jest już rozwiercona, do boju, :attack:
Ostatnio zmieniony 18 maja 2016, 17:52 przez Wojtek, łącznie zmieniany 1 raz.

Awatar użytkownika
PITERPANZER
Site Admin
Posty: 2589
Rejestracja: 27 października 2006, 15:01
Lokalizacja: Gdańsk.PL
Kontakt:

Post autor: PITERPANZER » 21 marca 2016, 20:33

Podziwiam, raczej bym dzisiaj zrobił koła od nowa, chociaż sam takie cuda też robiłem w 35 i ogniwa do taśmy rozwiercałem.
Zapraszam do sklepu/Welcome to the shop !
Obrazek

Awatar użytkownika
Tommy T.B.
Czołgista / Tankman
Posty: 1020
Rejestracja: 01 grudnia 2009, 22:55
Lokalizacja: Zagórze / Świętoszów.PL

Post autor: Tommy T.B. » 21 marca 2016, 21:06

Super, naprawdę super :okok:
Już jestem ciekaw jak będą leżały na całym układzie jezdnym :Default:

Powodzenia w dalszych zmaganiach :Default:
Ostatnio zmieniony 21 marca 2016, 21:06 przez Tommy T.B., łącznie zmieniany 1 raz.

Awatar użytkownika
Darek1207
Czołgista / Tankman
Posty: 331
Rejestracja: 05 marca 2009, 20:18
Lokalizacja: Bielsko - Biała.PL

Post autor: Darek1207 » 23 marca 2016, 08:21

Szalejesz, gąski wyglądają świetnie i będą pasować do fantastycznego modelu.

Awatar użytkownika
Wojtek
Czołgista / Tankman
Posty: 232
Rejestracja: 28 października 2014, 17:36
Lokalizacja: Jugów.PL

Post autor: Wojtek » 07 czerwca 2016, 20:41

Witam

Na sam koniec zaprezentuję już resztki moich wypocin odnośnie Shermana.

Przerobione koła napędowe z wykorzystaniem tarcz od Pitera:

przed malowaniem

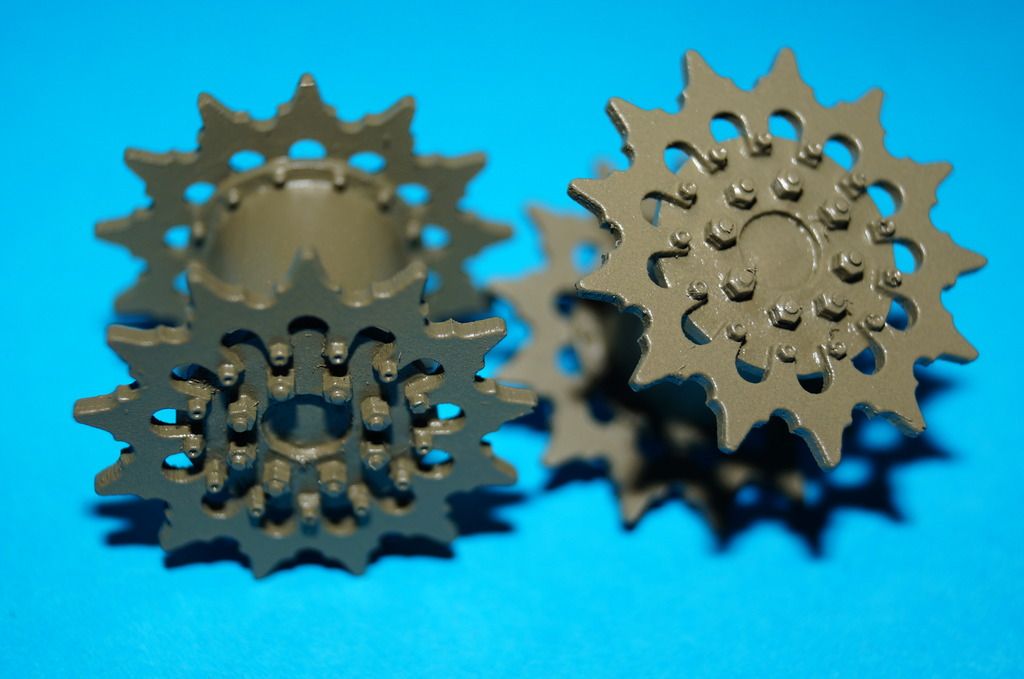

Obrazek

i po malowaniu

Obrazek

Prawie wykończone gąsienice:

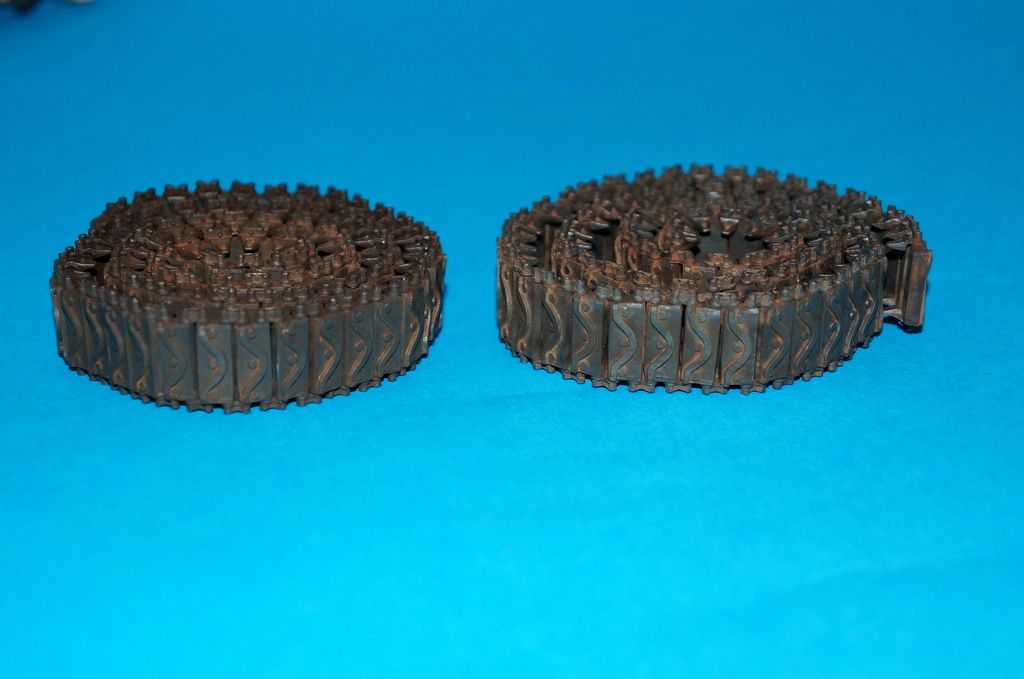

Obrazek

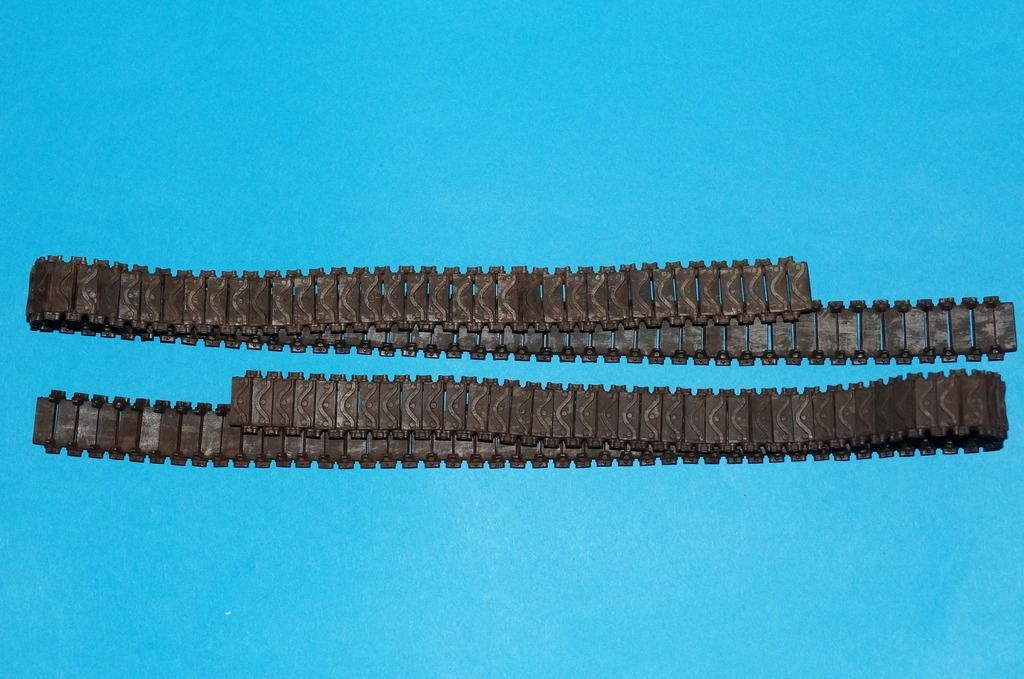

Obrazek

No i załoga, Która w drodze do ostatecznej formy zaliczyła wiele cięć i złamań:

Obrazek

To wszystko co mam odnośnie budowy czas na efekt końcowy, który możecie obejrzeć w GALERII

Dziękuje wszystkim za wsparcie, pomoc i zainteresowanie tą relacją.

Pozdrawiam
Wojtek
