Pzkpfw IV Ausf.H 2. Panzer Division Normandia 1944

Pytania, Technika / Technics, Questions, etc / Fragen, Techniken, etc

Moderatorzy: Tommy T.B., mrafalsk

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 22 listopada 2015, 19:36

Witam w kolejnej odsłonie relacji z budowy

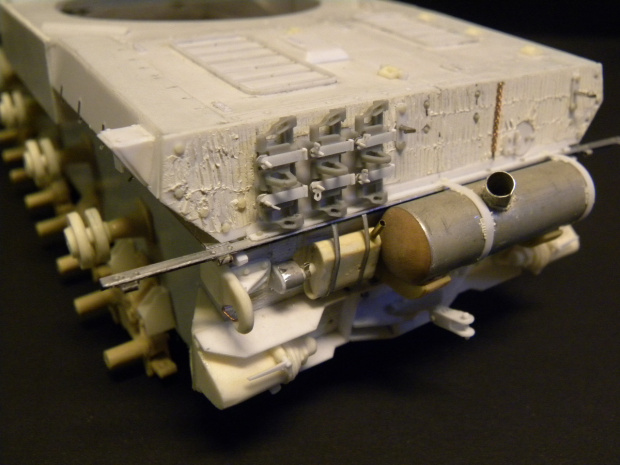

Cały tydzień spędziłem na dodawaniu wszelkiego rodzaju detali do kadłuba. Zajęcie czaso- i praco chłonne .No i na efekty trzeba czekać długo. Ale kto mówił,że model ma powstać w miesiąc ? Na płytach czołowej i wierzchniej położyłem już zapasowe ogniwa gąsiennic zakupionych u Piotra, z odpowiednimi mocowaniami. Dalej czas na błotniki- tu poszły we ruch blaszki aluminiowe różnych grubości plus polistyrenowe paseczki.Na koniec użyłem płytki ryflowanej Aber-pokrycia błotników gotowe.Jeszcze tylko dużo żywicznych "śrubeczek" mocujących blachę do kątowników.Tu wykorzystam wyroby Master Club. już pisałem, ale powtórzę raz jeszcze -są doskonałe. A "czwóreczka" wymaga tych nitów, śrub i nakrętek dziesiątki. Oprócz kadłuba wziąłem na tapetę wieżę. Wykorzystałem tu zestaw RB Models - drewnianą lufę, do której dorobiłem obydwie osłony No i Zimmerit ..Hamulec wylotowy będzie zakryty pokrowcem. Czekając na utwardzanie żywicznych elementów zająłem się osłoną wieży, którą wykonałem również z blaszki aluminiowej 0,3 mm. Wytoczyłem również w żywicy elementy składowe wieżyczki dowódcy, z których wykonam całą wieżyczkę.Relacja w następnej części Tyle opisu, resztę można zobaczyć na zdjęciach.

Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek
Teraz przyjdzie czas na zamocowanie na błotnikach całego oporządzenia -narzędzi,kół zapasowych, filtrów( na prawym błotniku ), reflektorów, łoża anteny i wielu innych pierdółek. No i mocowania ekranów .Ale to za parę tygodni.

Do zobaczenia w kolejnej relacji.
TIGER42

Awatar użytkownika
PITERPANZER
Site Admin
Posty: 2588
Rejestracja: 27 października 2006, 15:01
Lokalizacja: Gdańsk.PL
Kontakt:

Post autor: PITERPANZER » 22 listopada 2015, 19:44

Szkoda, że nie zagadałeś, a ja zapomniałem. Mam cały worek testowych kopułek do Pz III/IV i późnych Pz IV z żywicy. Wygląda to wszystko doskonale. Widzę ośki czyli włazy są ruchome? Będzie " ludzik" dla ożywienia ;) ? Czy dodatkowe opancerzenie wiezy nie opierało się na Rommell-kiste z tyłu?
Zapraszam do sklepu/Welcome to the shop !
Obrazek

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 22 listopada 2015, 20:15

Będzie jedna figurka dowódcy czołgu. Tak, widać ośki we włazach kierowcy i radiotelegrafisty, ale włazy nie są otwierane. Oczywiście będzie z tyłu wieży Rommel-Kiste, ale to troszkę póżniej, najpierw mam do wykończenia cały kadłub.
Pozdrawiam
TIGER42

Awatar użytkownika
PITERPANZER
Site Admin
Posty: 2588
Rejestracja: 27 października 2006, 15:01
Lokalizacja: Gdańsk.PL
Kontakt:

Post autor: PITERPANZER » 22 listopada 2015, 20:21

Tak, ale moje pytanie dotyczyło tego, czy kista dotyka się z ekranem z tyłu, czy nie, bo z Twojego rysunku wygląda, że nie.
Zapraszam do sklepu/Welcome to the shop !
Obrazek

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 22 listopada 2015, 21:45

Między ekranem a skrzynią był kształtownik metalowy, do którego przykręcone były na 4 śruby obydwie połowy ekranu. Ten dystans w oryginale to jakieś 6-7 cm.

pozdrawiam
TIGER42

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 22 listopada 2015, 21:57

Zapomniałem dodać,że gdyby ekran stykał się ze skrzynią, uniemożliwiłoby to otwieranie i zamykanie klapy skrzyni na dwa zatrzaski, które były na tylnej krawędzi pudła skrzyni.A jeszcze musiały się tam zmieścić dwa uszka na założenie kłódek. Wszystko będzie w moim modelu,no może oprócz kłódek.

Pozdrawiam
TIGER42

Awatar użytkownika
Tommy T.B.
Czołgista / Tankman
Posty: 1019
Rejestracja: 01 grudnia 2009, 22:55
Lokalizacja: Zagórze / Świętoszów.PL

Post autor: Tommy T.B. » 23 listopada 2015, 14:17

I co ja mam tu napisać...??? :roll:
Po prostu rewelacja :okok: !!!

Awatar użytkownika
Wojtek
Czołgista / Tankman
Posty: 232
Rejestracja: 28 października 2014, 17:36
Lokalizacja: Jugów.PL

Post autor: Wojtek » 23 listopada 2015, 19:01

Bajka oklask2
Chyba dopiszę Panzer IV do listy modeli, które chcę zbudować.

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 24 listopada 2015, 19:32

Wojtku, dzięki za słowa uznania, natomiast dla mnie bajką jest to, co Ty "wyprawiasz" z kartonem. Twój Sherman, a zwłaszcza silnik położył mnie na łopatki. Zazdroszczę Ci umiejętności i cierpliwości do papieru. Brawo.
TIGER42

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 29 listopada 2015, 19:18

Witam
Dziś wklejam tylko cztery zdjęcia.Ukazują one ukończone wyposażenie , które było zamocowane na błotnikach. Zostało dodanie gniazda anteny no i mocowania ekranów. Ale te dojdą dopiero po wykonaniu kompletnej wieży. Na razie wszystko się mieni różnymi kolorami - biel polistyrenu, srebro blach , żywica barwiona , można dostać "oczowstrząsu" . Lecz przyjdzie czas na primer, i wszystko ładnie się ujednolici.
Do zobaczenia wkrótce.

Obrazek Obrazek Obrazek Obrazek
TIGER42

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 01 grudnia 2015, 20:08

Dziś położyłem primer, który pokazał wszelkie niedociągnięcia.Czeka mnie sporo poprawek, łatania dziurek (zęby gąsiennic), szlifowania itp. Równolegle pracuję nad skrzynią z tyłu wieży oraz płytami Schuerzen. Brak jeszcze kilku haków oraz podstawy anteny, ale są w trakcie odlewania. Poniżej na zdjęciach detale wyposażenia, odlewy elementów składowych włazów, osłon peryskopów w wieżyczce dowódcy oraz przedni fragment prawej płyty z położonym Zimmeritem.

Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek

Do zobaczenia w następnej odsłonie.
TIGER42

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 05 grudnia 2015, 18:05

Dziś kolejna porcja zdjęć. Udało się zamontować osłony pancerne na wieży czołgu. Drzwi boczne osłon są ruchome (otwierane), gdyż będę musiał położyć kamuflaż na ich wewnętrznej stronie. Zawiasy wykonałem z blaszki miedzianej 0,1 mm i pręcika mosiężnego 0,3 mm. Po otwarciu nie wyróżniały się gładkim jednolitym kolorem Dunkelgelb, tylko "zlewały" się z resztą pojazdu.. Na zdjęciach widać również mocowania do relingu dla osłon płyt pancernych kadłuba, ale już po zrobieniu zdjęć usunąłem je, gdyż były za szerokie i nie dopasowały się do głównej listwy, którą wykonałem z kątownika mosiężnego 2x2 mm.zakupionego już po wykonaniu tych wsporników. Przygotowałem sobie w związku z tym specjalny szablon o odpowiednim kącie nachylenia w stosunku do boków kadłuba, lecz ruszę z tą pracą w przyszłym tygodniu i w następnej relacji pokażę ten "przyrząd" Jak mówią -pośpiech wskazany jest tylko przy łapaniu pcheł. Zwłaszcza modelarz powinien o tym pamiętać. Osłony wieży też mocowałem na płytce umocowanej 3mm. powyżej dolnej krawędzi wieży, co dobrze widać na dwóch pierwszych zdjęciach. Brak jeszcze żywicznych łbów śrub firmy Master Club mocujących te wsporniki do wierzchu i boków wieży, ale dołożę je póżniej, gdyż czekam na dostawę tychże z zagranicy.



Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek

Do zobaczenia w przyszłym tygodniu.
TIGER42

Awatar użytkownika
PITERPANZER
Site Admin
Posty: 2588
Rejestracja: 27 października 2006, 15:01
Lokalizacja: Gdańsk.PL
Kontakt:

Post autor: PITERPANZER » 05 grudnia 2015, 18:19

Super to wygląda.
Co z ostatnim wspornikiem po prawej, ma tak być wojną styrany?
Łby śrub, nakrętki i nity masz polskiego producenta tutaj.
Używam, jestem zadowolony.
Ostatnio zmieniony 05 grudnia 2015, 18:20 przez PITERPANZER, łącznie zmieniany 1 raz.
Zapraszam do sklepu/Welcome to the shop !
Obrazek

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 05 grudnia 2015, 19:10

Jężeli obejrzysz dokładnie zdjęcia oryginalnego pojazdu, to na ujęciu od tyłu dobrze widać ten "sterany" wspornik. Dlatego ostatnia płyta też jest opuszczona. Podejrzewam ,że i prawy błotnik też się wygiął w tym samym zdarzeniu. Jeśli chodzi o śrubki, to ja jednak pozostanę wierny dotychczasowemu dostawcy.

Pozdrawiam
TIGER42

Vivaldi
Czołgista / Tankman
Posty: 152
Rejestracja: 19 sierpnia 2012, 14:28
Lokalizacja: Warszawa.PL

Post autor: Vivaldi » 12 grudnia 2015, 18:52

Witam w kolejnej odsłonie. W tym tygodniu dokończyłem montaż relingów do osłon pancernych kadłuba.Sam reling zrobiony jest z mosiężnego kątownika 2x2,5 mm. Mocowania relingu do kadłuba to 2 mm. paski z blaszki aluminiowej 0,3 mm odpowiednio kształtowane do uprzednio wykonanych szablonów z HIPSu. Kadłub zamocowałem w specjalnym "doku" wykonanym z PCV spienionego Na ściance przyklejonej pod odpowiednim kątem nachylenia płyt zamocowałem dwie listewki-górna to poziom relingu i dolna( na zdjęciu czarna) to dystans od krawędzi błotników. Taśmą Tamiyowską zamocowałem reling, następnie rysowałem szablony i na koniec mocowałem wsporniki -najpierw do kadłuba, a po sprawdzeniu prawidłowości zamocowałem reling do tych czterech wsporników na stronie. Szablon posłużył mi do obu stron kadłuba -po zrobieniu jednej strony przełożyłem kadłub i powtórzyłem proces. Zdjęcia ilustrują to dosyć wyrażnie.Po zamocowaniu relingów do błotników przykleiłem po pięć wsporników dla dolnych " oczek" osłon. Te wykonałem z tej samej blaszki aluminiowej Dotarły do mnie już zamówione śruby i nakrętki, więc je zamocowałem na swoich miejscach. Dobrze widać je na zdjęciach.

Obrazek Obrazek Obrazek Obrazek

Następnie "poszedł" primer.

Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek

Przygotowałem również wieżyczkę dowódcy. Na zdjęciach widać kolejno części składowe , wytoczone przeze mnie , następnie odcięte kawałki, z których przygotowałem części ruchome i nieruchome osłon wizjerów - gotowe odlane widać na kolejnej fotce. Dalej gotowy model wieży bez osłon, dwuczęściowa forma silikonowa do odlania wieżyczki. W tak przygotowanej wieżyczce możemy zainstalować osłony w pozycji otwartej lub zamkniętej. Następne dwie fotki to płyta wierzchnia z ruchomą klapą włazu dla dowódcy. ostatnie zdjęcie pokazuje części składowe wyposażenia wieżyczki -osłony bloków szkła pancernego( wykonam je z plexi), oraz mechanizmu otwierania i zamykania osłon pancernych.Jak pisałem, mam zamiar wstawić jedną figurkę-będzie to dowódca, więc postanowiłem wykonać wnętrze wieżyczki.
Zostały mi do wykonania płyty boczne osłon, modyfikacja kół napędowych zakupionych u Piotra (zbyt grube ramiona), gąsiennice-te będą ruchome, więc zdecydowałem się na żmudny proces wiercenia każdego ogniwa i łączenie ich szpindelkami.Obecne wypustki i wgłębienia nie wystarczą -trzymanie jest zbyt lużne i ogniwa się rozłączają. No i koła napinające oraz parę detali-podstawa anteny , liny holownicze i coś może się jeszcze znajdzie. I przyjdzie czas na najciekawszą i najtrudniejszą część - malowanie. No ,ale zostawmy to na póżniej.

Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek

Do zobaczenia "następną razą"
TIGER42
