Sdkfz 173 Jagdpanther / scratch /

Post autor: Vivaldi » 21 stycznia 2017, 00:56

Witam czołgistów.

W poprzednim temacie Pantera z 5 dywizji SS Wiking wspomniałem,że odlewając elementy do mojej Pantery zrobiłem sobie podwójną ilość takich części jak koła, wahacze, koła napędowe i napinające, oraz mnóstwo tzw. "drobnicy" wspólnej dla Pantery oraz Jagdpantery. Wspomniałem również, że wkrótce nastąpi otwarcie linii montażowej dla tego drugiego modelu. Więc dziś spełniam grożby i prezentuję kilka pierwszych fot z relacji budowy siostrzyczki Pantery. Na razie wybrałem sobie model z grudnia '44 , charakteryzujący się już nową, dwuczęściową lufą, lecz posiadający jeszcze rury wydechowe z "póżnej"Pantery, identyczne jak w moim modelu, oraz wyposażenie umieszczone jeszcze na bokach kadłuba, a nie z tyłu pojazdu. Ponieważ buduję modele konkretnych pojazdów - z konkretnej jednostki oraz terenu działań, będę musiał znależć "przydział" dla mojej Jagdpantery.A co za tym idzie , konkretne malowanie. Ale ta sprawa może trochę poczekać, na razie prezentuję kilka pierwszych zdjęć z budowy kadłuba. Boki wanny-jak zwykle , wycięte laserowo w tekturze 1 oraz 0,5 mm oraz sklejone Kropelką, która nadał im sztywności. Natomiast nadbudówkę postanowiłem wykonać w zupełnie nowej technologii . Dysponuję dwuskładnikową pastą epoksydową charakteryzującą się lekkością ( np.1 kg masy to 2 litry objętościowo) oraz łatwością w obróbce (wiercenie, szlifowanie), również po utwardzeniu. Tą samą masą można uzupełniać wszelkie nierówności, szpary itp. Jedynym mankamentem jest dosyć mała twardość tego materiału, co przy ściankach grubości 2mm (boki nadbudówki) sprawia,że są one elastyczne. Ale i na to znalazła się rada.Wszystkie elementy nadbudówki usztywniłem bądż to blaszką aluminiową 0,3 mm , lub płaskownikiem 3 mm.które przykleiłem również Kropelką.Na zdjęciach poniżej prezentuję taki arkusz "walcowanej blachy" z pasty, oraz gotowy efekt -sklejona kompletnie nadbudówka . Wykonanie tego elementu zajęło mi tylko 2 dni. Jak zauważycie na zdjęciach , kadłub jest bez spawów. Te zostaną wytrasowane i wypełnione masą Milliput. którą stosuję do Zimmeritu. W kolejnej relacji zaprezentuję wykonanie takich spawów. Dziś zdjęcia wanny oraz nadbudówki .

Obrazek Obrazek Obrazek

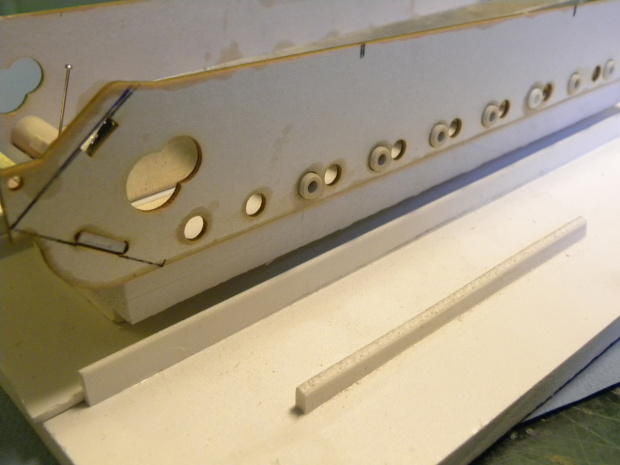

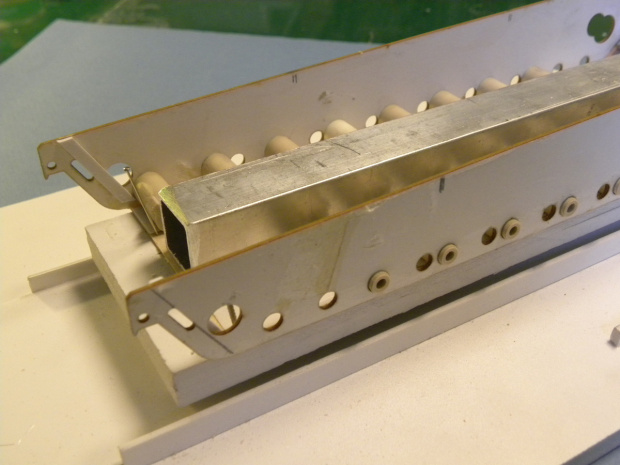

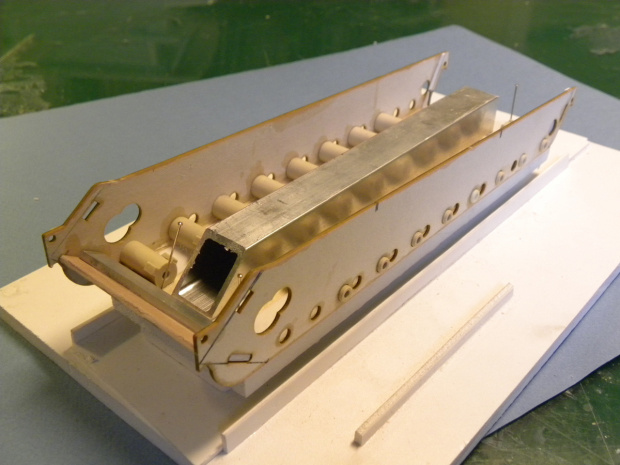

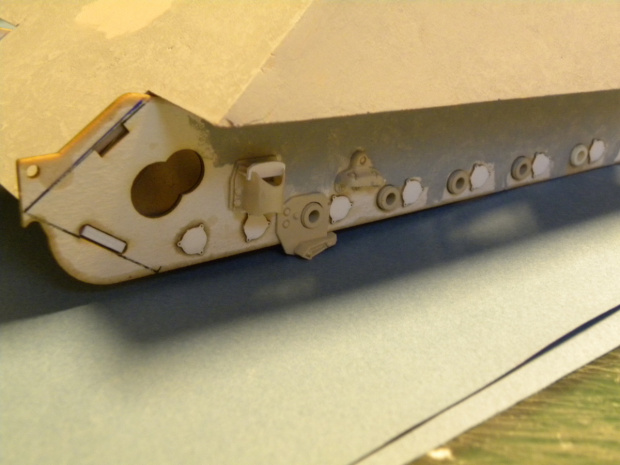

Wanna z usztywnieniem podłogi wykonanym z profila aluminiowego 20x20 mm.Wklejone tuleje pod wahacze.

Obrazek Obrazek

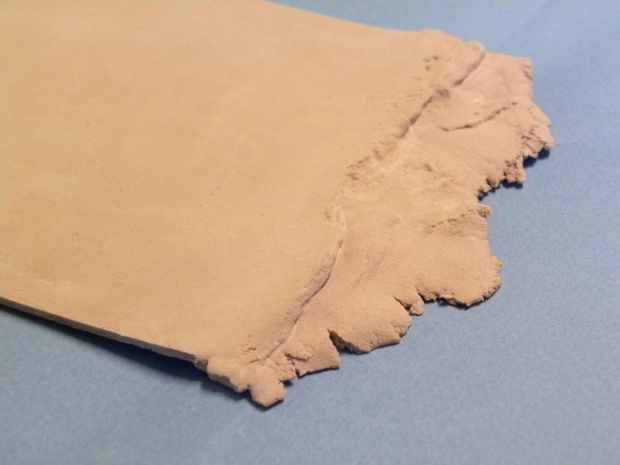

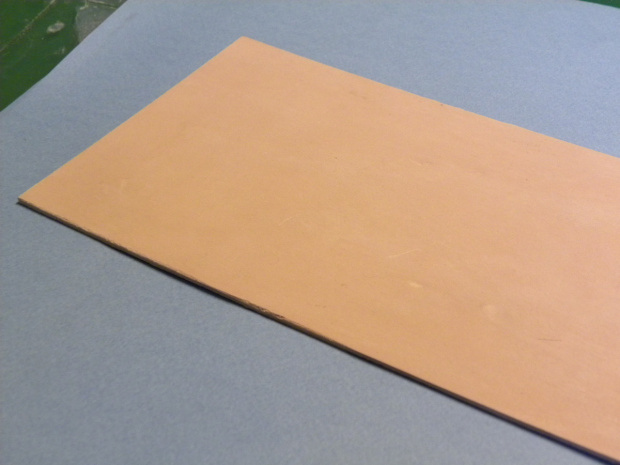

Arkusz masy wywalcowany między dwoma listewkami grubości 2 lub 3 mm

Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek Obrazek

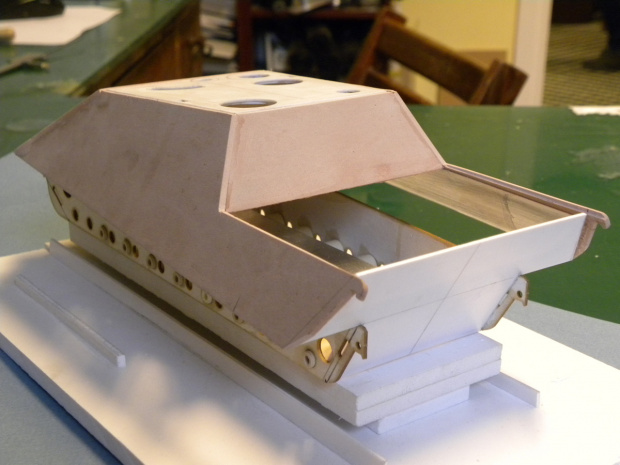

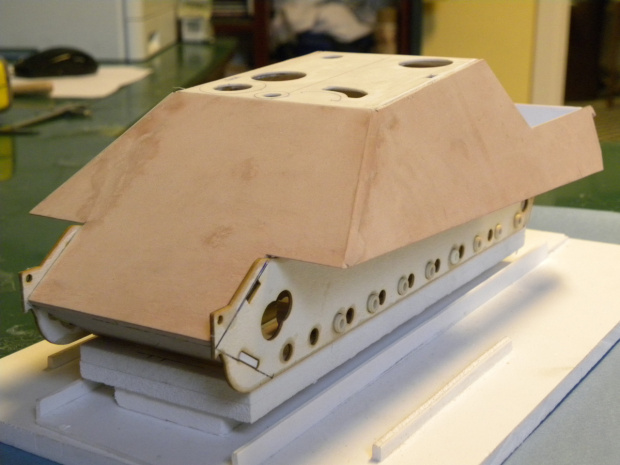

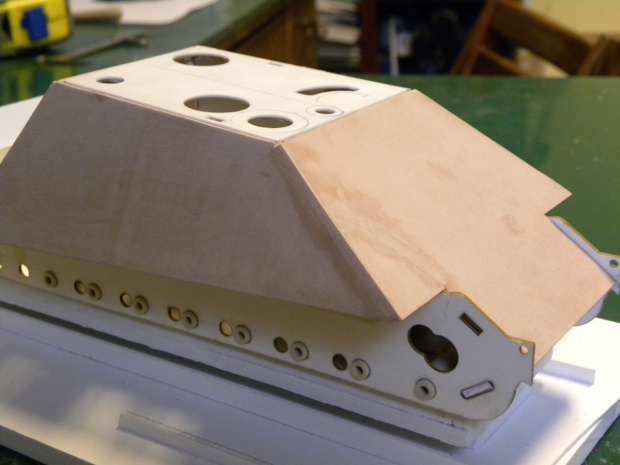

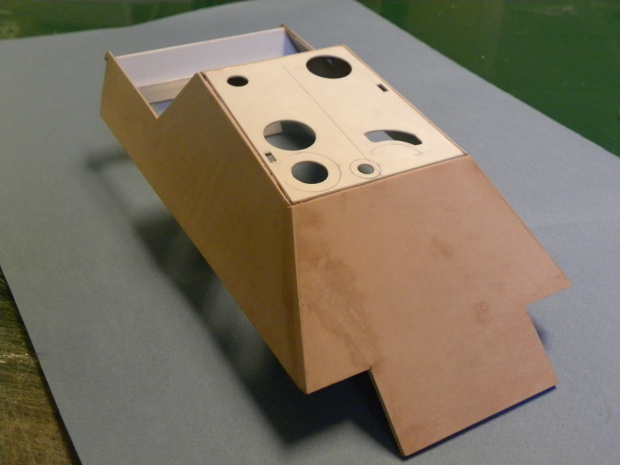

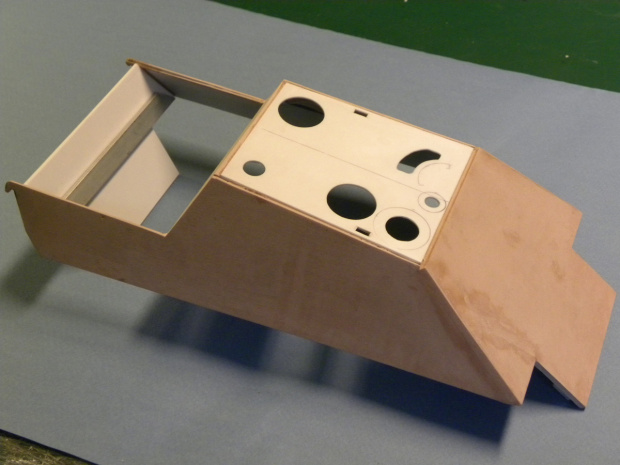

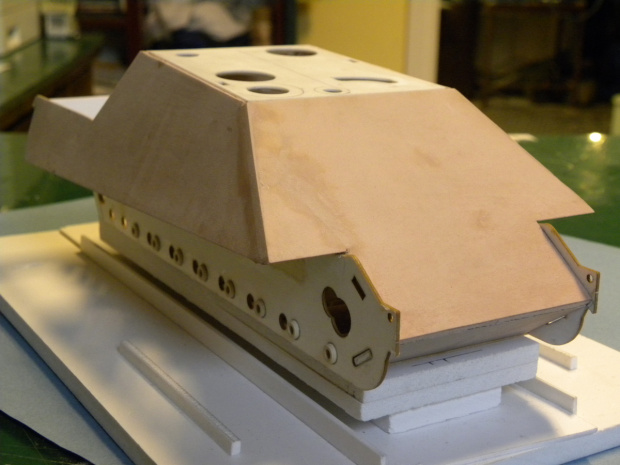

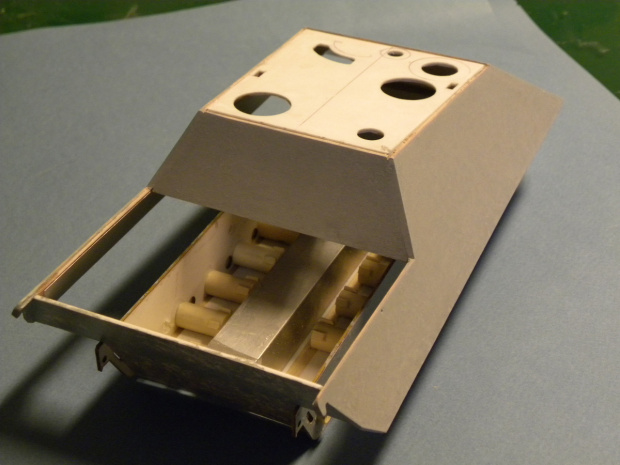

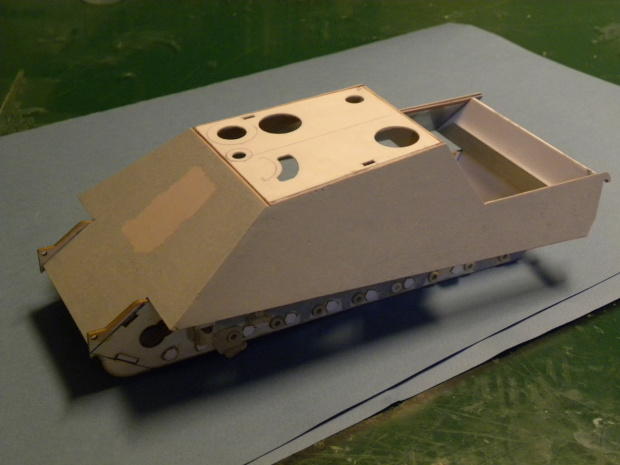

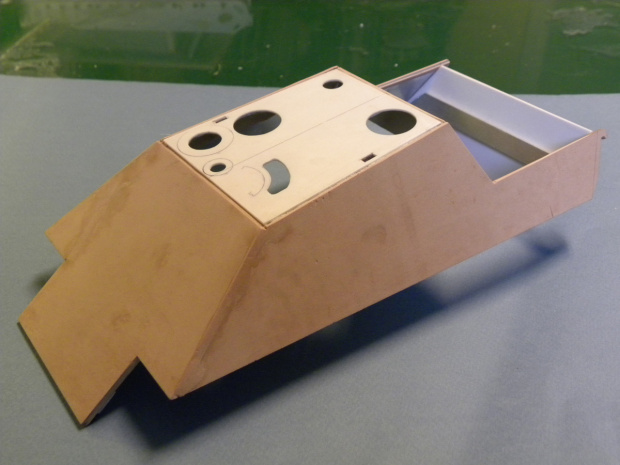

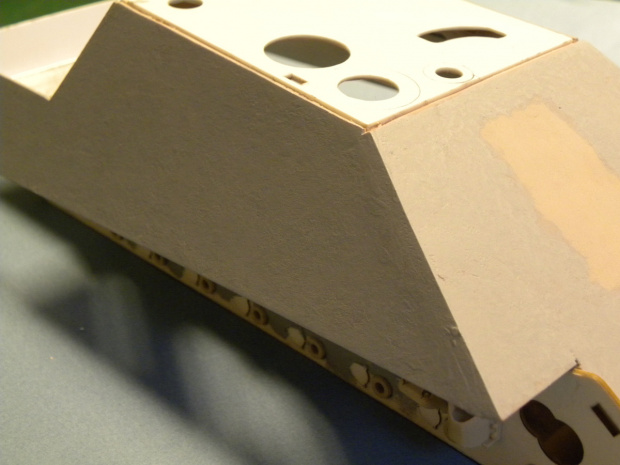

Nadbudówka oraz wanna skompletowane.Czas na detale .

Obrazek Obrazek

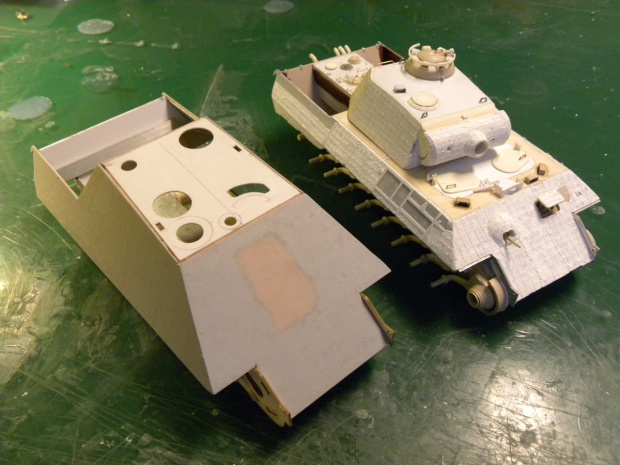

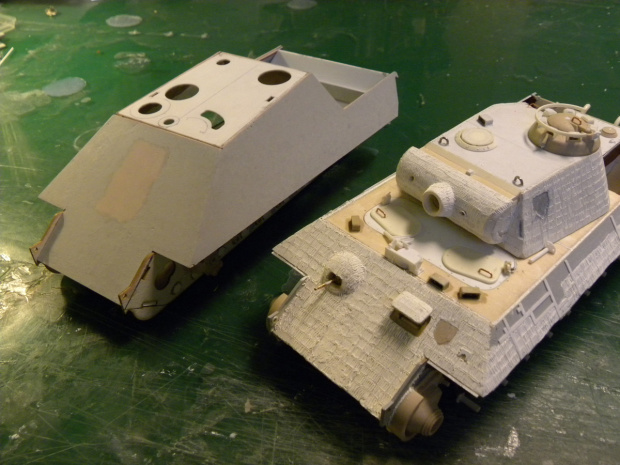

Dwie "siostrzane" Pantery

Do zobaczenia w kolejnej odsłonie.
